非開挖頂管施工機械劈裂機
一、作業環境:
非開挖頂管、隧道開挖

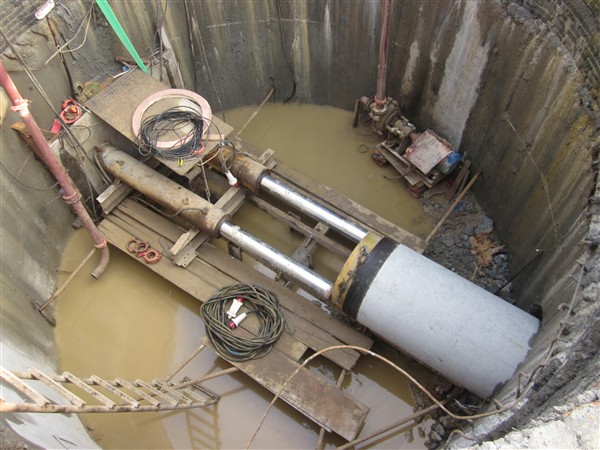

二、施工案例
東莞南城非開挖頂管工程,頂管直徑約1米,開挖長度約300m。非開挖頂管工程中,需拆除硬度為7.7度的硅石。
三、施工條件
禁止使用爆 破 藥,受直徑大小的限制,大型設備無法施工,可用巨強劈裂機作業或膨脹劑開裂。
四、施工工藝:
設備:巖芯鉆一個、巨強劈裂機一機配一槍、輔助工具鐵锨、撬杠。
鉆大孔:巖芯鉆在頂管的掌持面上鉆孔,孔徑10—15cm;
掏出巖芯,制造出巖石臨空面;
打孔:圍繞巖芯鉆鉆孔的周圍用風頭打孔,孔徑為42mm
分裂:巖芯鉆鉆孔制造出臨空面,圍繞抽心鉆鉆孔的周圍孔,用巨強劈裂機分裂硅石,每個孔洞的分裂只要十幾秒鐘。
拆移:分裂完成以后,及時用撬杠將巖石撥開、搬走。
五、效益對比
在東莞南城非開挖頂管工程施工中,運用巖芯鉆與巨強劈裂機配合使用的施工方法后,迅速分解破碎了硅石,每天可拆除硅石1m—1.5m,掘進速度提高了近十倍。
工程商曾使用水泥膨脹劑,但是由于沁水嚴重,膨脹劑很難發揮膨脹分裂的效果,施工成本高,效果十分不明顯,嚴重影響工期。其二、水泥膨脹劑開裂的工程中安全系數低,很容易造成安全事故。
